振動給料機
GZG型電機振動給料機產品介紹:
GZG型電機振動給料機在生產流程中，可把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去，在砂石生產線中可為破碎機械連續均勻地喂料，并對物料進行粗篩分，廣泛用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中。
GZG型電機振動給料機用途：
GZG、GZGF系列自同步慣性振動給料機廣泛用于礦山、冶金、煤炭、建材、輕工、化工、電力、糧食等行業中，用以把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。例如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等。
GZG系列給料機為普通槽型，用于無特殊要求的物料給料，GZGF系列給料機為封閉槽形給料機，用于粉塵較大及揮發性物料的給料。 慣性振動給料機可配套反接制動控制箱，該控制箱可使給料機在短時間內迅速停機，使給料機快速通過共振區。另外還具有過流、過壓、斷相保護作用，還可應用戶要求，增加能耗制動。
GZG型電機振動給料機工作原理:
GZG系列給料機的給料過程是利用特制的振動電機或兩臺電動機帶動激振器驅動給料槽沿傾斜方向作周期直線往復振動來實現,當給料槽振動的加速度垂直分量大于重力加速度時,槽中的料被拋起,并按照拋物線的軌跡向前跳躍運動,拋起和下落在瞬間完成,由于激振源的連續激振,給料槽連續振動,槽中的煤連續向前跳躍,以達到給料的目的。
GZG型電機振動給料機主要特點:
1.結構簡單、重量輕、噪音低、工作可靠、給料能力大、效率高、安裝維護方便。
2、利用特制振動電機自同步原理，起動迅速、工作穩定、停車平穩。
3.物料按拋物線軌跡連續向前作跳躍運動，因此給料槽磨損較小。
4.由于可以瞬時地改變和啟閉料流，所以給料量有較高的精度。
5.本系列振動給料機不適合有防爆的場合。
6、本設備在遠超共振狀態下工作，因而振幅穩定，運行可靠，對各種物料適應性較強；
7、加配電機調速器后不需調整偏心塊即可方便地無級調節給料量。

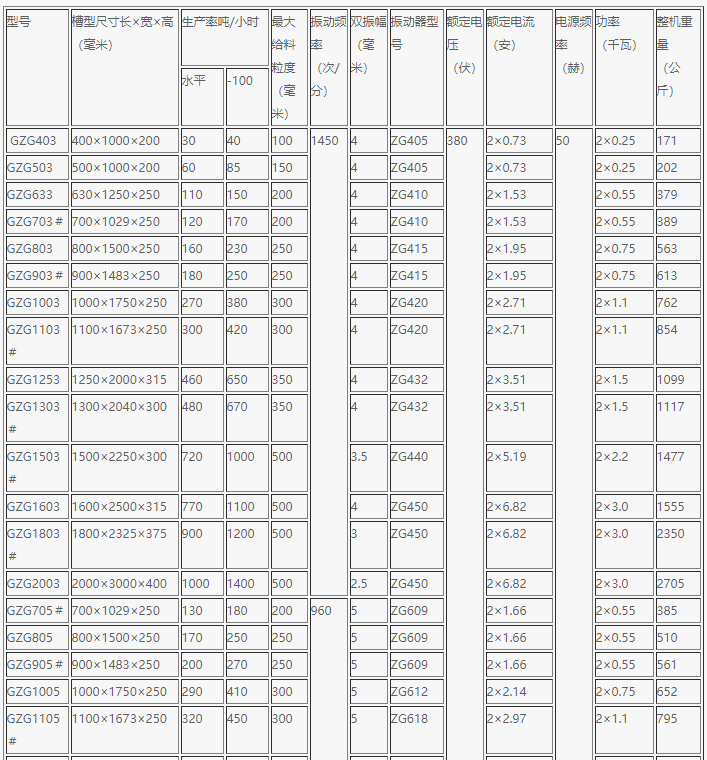

GZG自同步慣性振動給料機技術參數表：
注：1、型號末尾數字"3、4"為四級慣性電機"5、6"六級慣性電機；
2、型號末尾奇數"3、5"為輕型給料槽，偶數"4、6"為重型給料槽；
3、帶"＃"的型號，其槽體采用GZ系列電磁振動給料機相應尺寸；不帶"＃"的型號其槽體采用國際標準槽型。

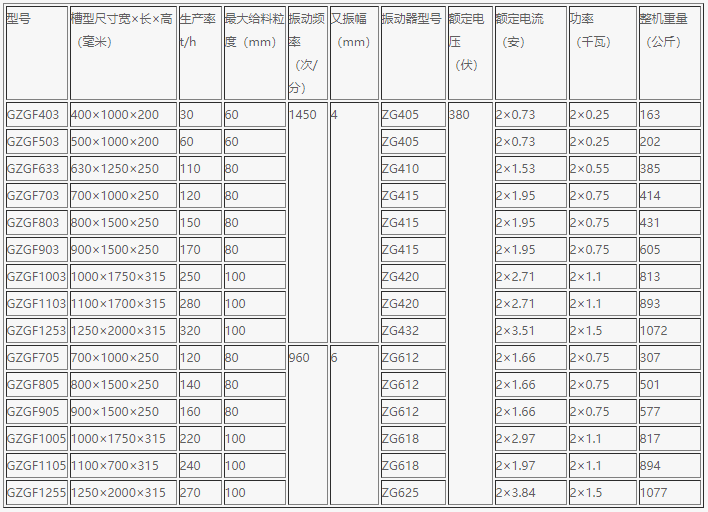

GZGF自同步慣性振動給料機技術參數表：

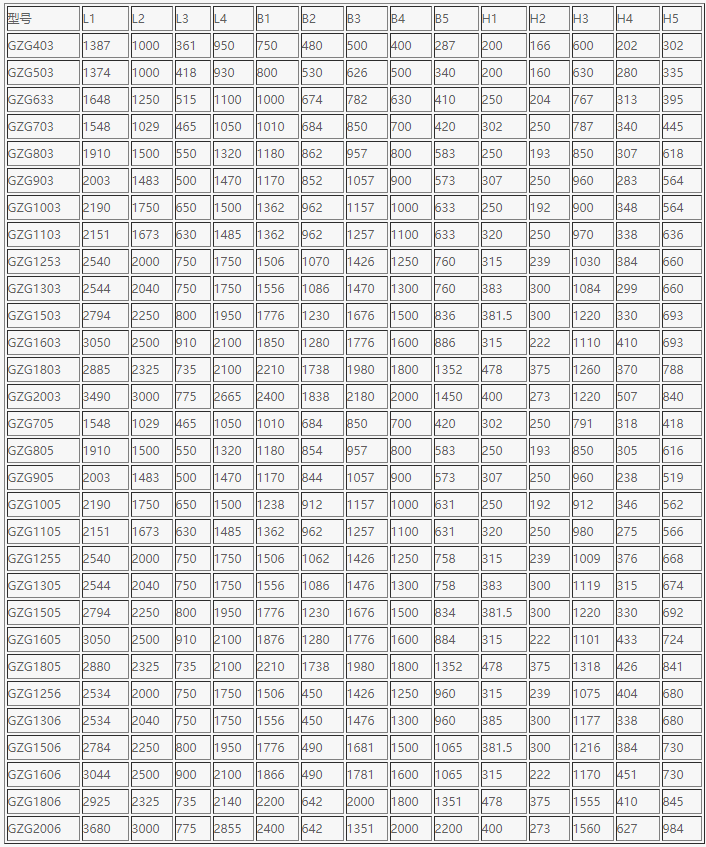

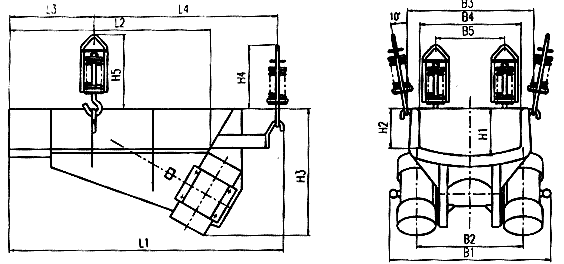

GZG系列自同步慣性振動給料機外形及安裝尺寸 （敞開式）

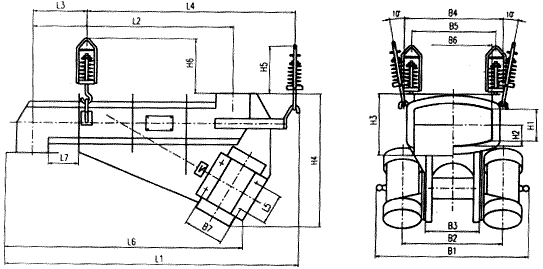

GZGF系列自同步慣性振動給料機 （封閉式）
